钢结构图纸的全过程讲解非常全面。建议收集它们

图纸在工程、建筑、制造等领域中起着举足轻重的作用,它是用来指导生产的依据,也是技术交流的语言,所以无论你在哪一行的技术领域,图纸要看得懂才能更好地胜任其工作。各领域的图纸都有各行业的标准规范,下面韩谊集成房屋小编教大家看钢结构的图纸,希望能帮助到您。

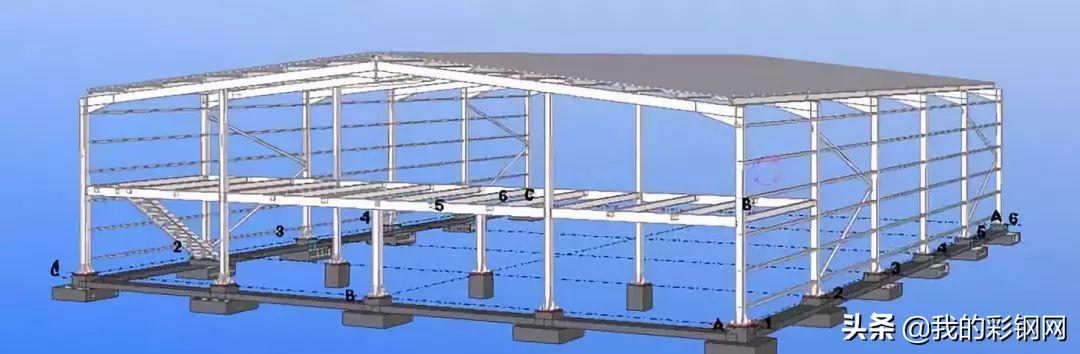

钢结构图

1.钢结构

由型钢连接而成的结构物,例如:钢梁、钢屋架、钢塔架、钢脚手架等。

2.钢结构图

用来表示钢结构的图样。

3.型钢

型钢是由钢厂按照标准规格轧制而成的刚才,其断面形状如尺寸是定型的,例如:角钢、工字钢、槽钢、C型钢、M型钢(北海建材集团专利)、H型钢等。

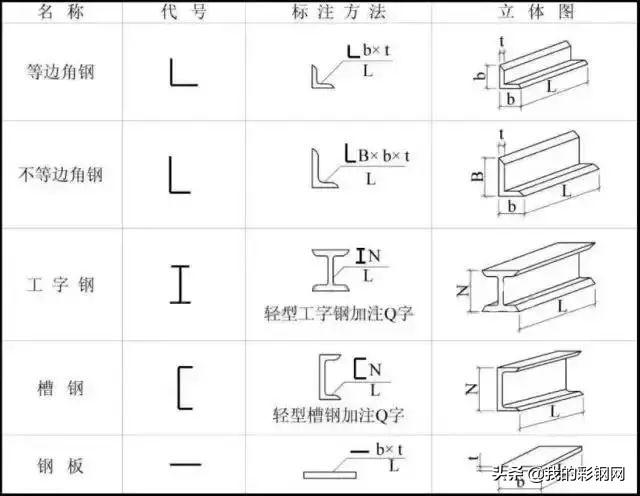

型钢的代号及标注

钢结构中型钢的连接方法

1.焊接

2.铆接

3.螺栓连接

一.焊接

将被连接的型钢在连接部位加热使其和焊条熔化,凝结后成为不可分割的整体。

坡口焊缝

贴脚焊缝

塞焊缝

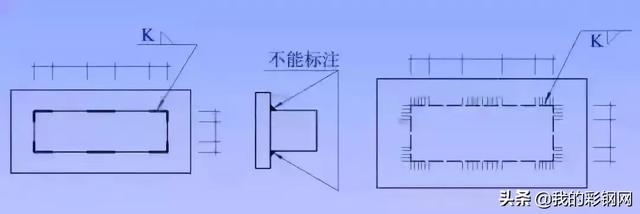

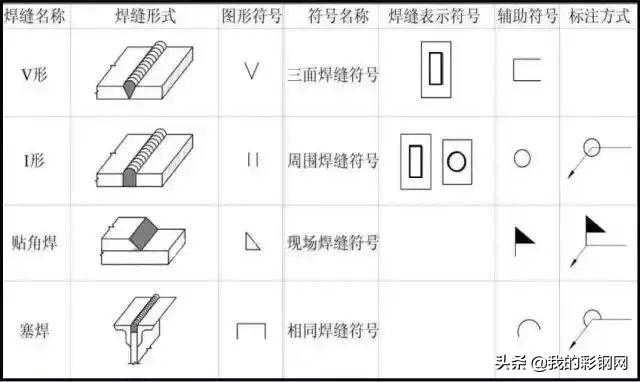

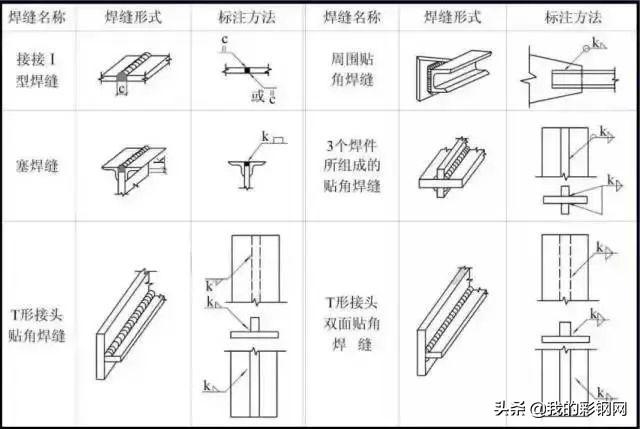

焊缝的标注

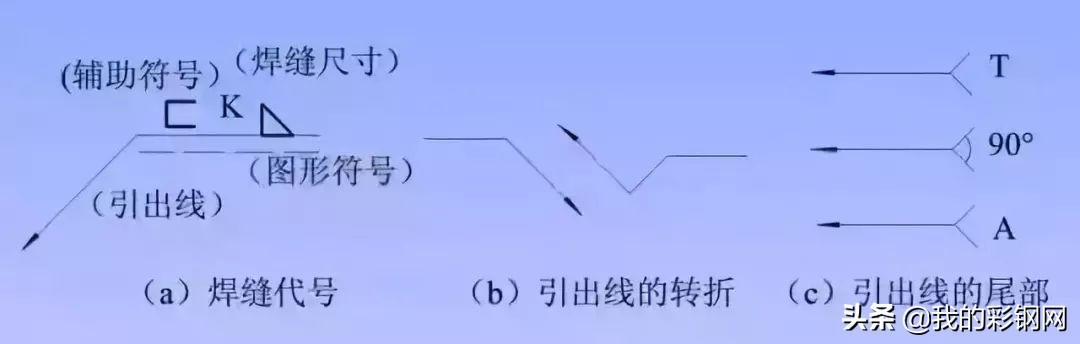

在钢结构图中,必须要把焊缝的位置、形式、尺寸和辅助要求标注清楚,切莫马虎大意。

焊缝不连接时的画法及标注

当焊缝分布不连接时,可见焊缝宜在焊缝处加中实线,不可见焊缝加细栅线。

二.铆接

用铆钉将两块或两块以上的钢板连接在一起。

铆接分类

1.工厂连接

2.现场连接

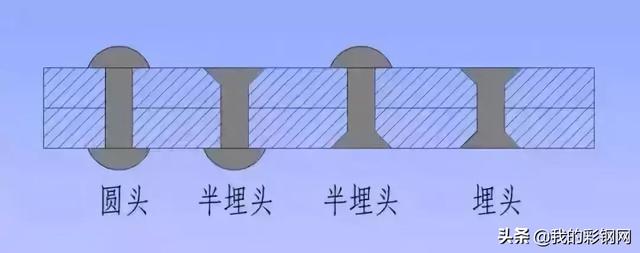

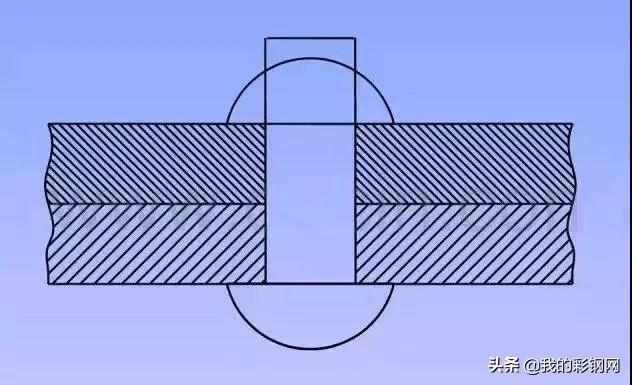

铆钉类型

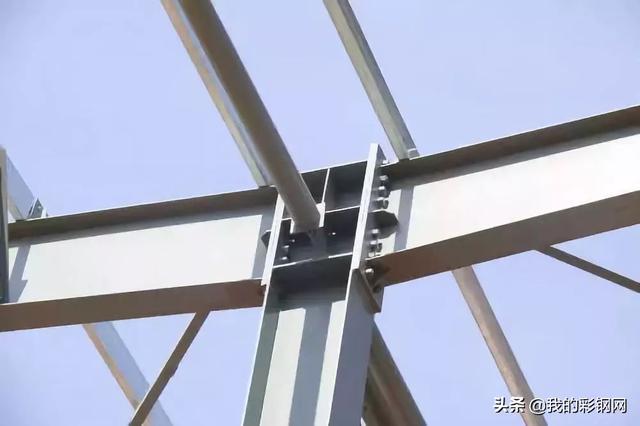

三.螺栓连接

1.焊接和铆接都是不可拆卸的连接,螺栓连接是可拆卸的连接

2.连接方法

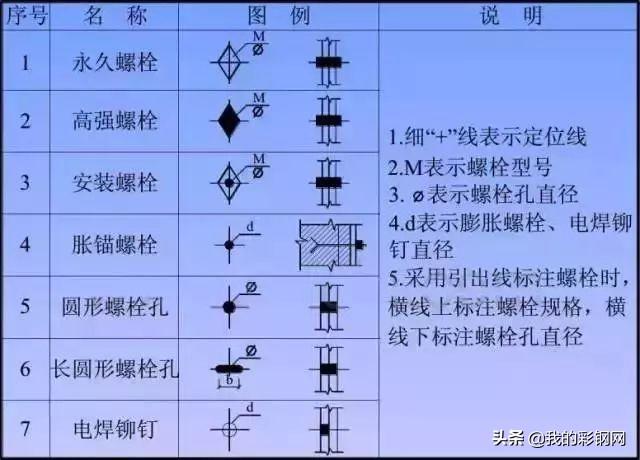

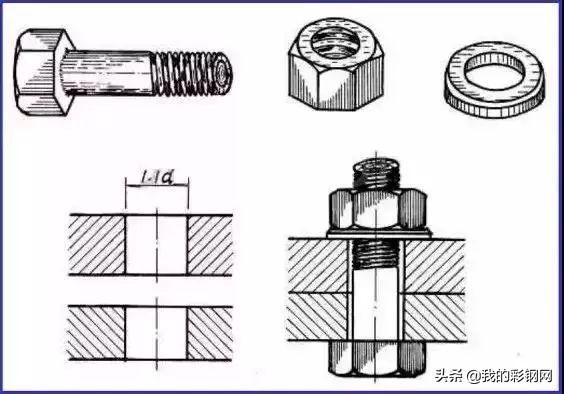

螺栓、孔、电焊铆钉图例

钢梁结构图

概述:钢梁常用于大、中跨度桥梁中

钢梁的种类

1.钢板梁

2.钢桁梁

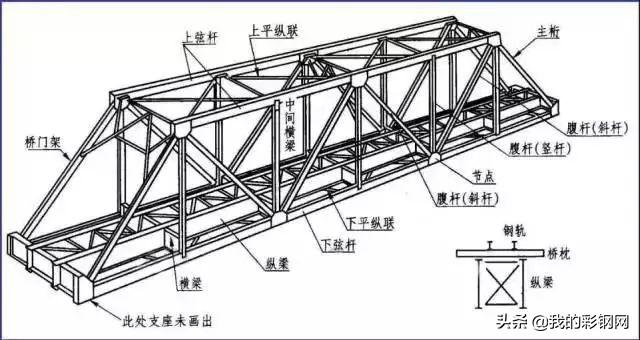

下承式简支栓焊梁

钢梁结构图的内容

1.设计轮廓图

2.节点图

3.杆件图

4.零件图

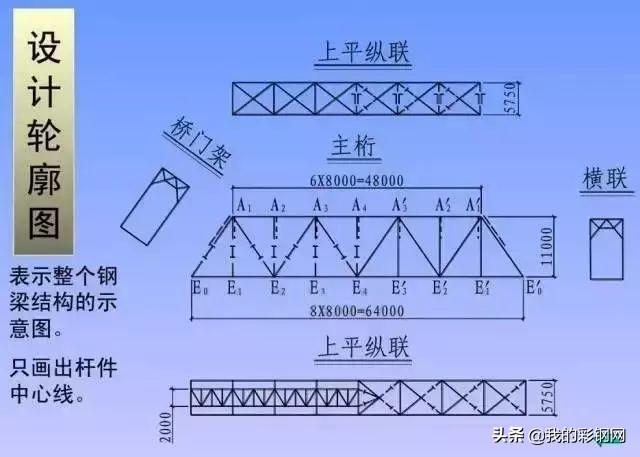

1.设计轮廓图

2.节点图

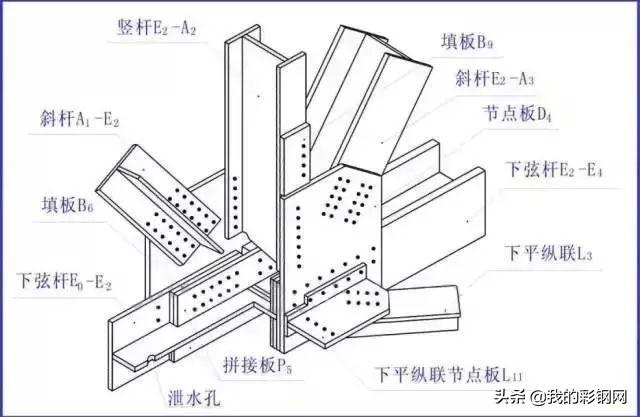

3.节点构造图

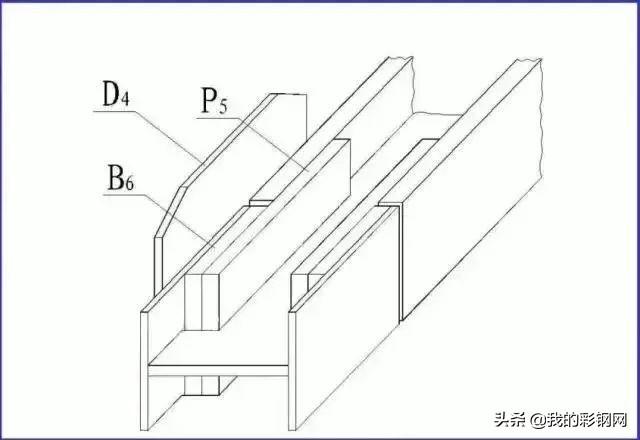

4.拼接板、填板的拼装

5.立体图

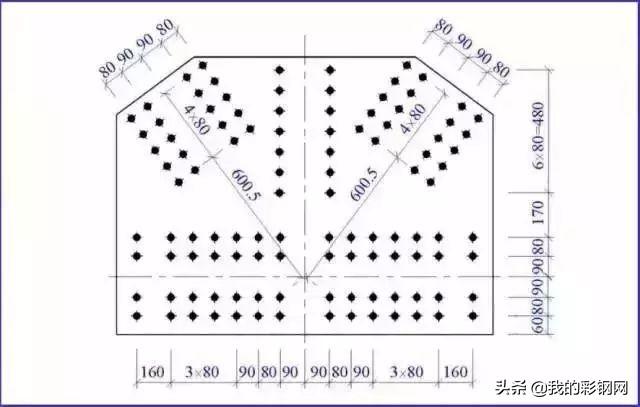

6.节点板详图

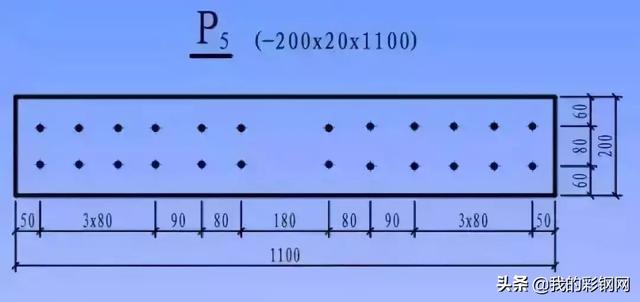

7.杆件图

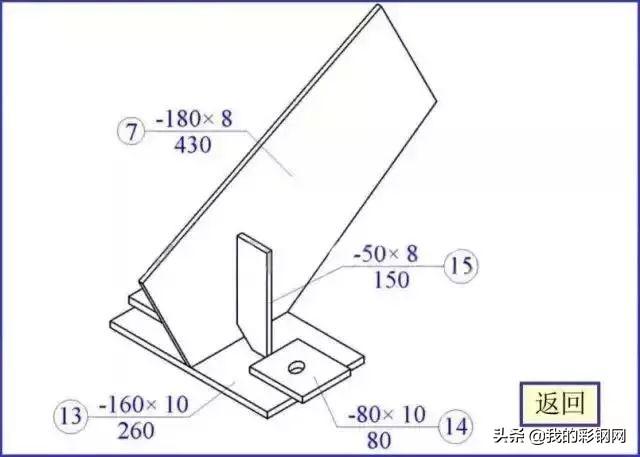

8.零件图

钢屋架结构图

1.钢屋架

2.钢屋架结构图

屋架简图、屋架详图(包括节点图)、杆件详图、连接板详图。

屋架简图

1.屋架简图又称屋架示意图、屋架杆件几何尺寸简图。

2. 比例:1:100、1:200

3. 单线条表示,杆件长度直接注在单线条旁边。

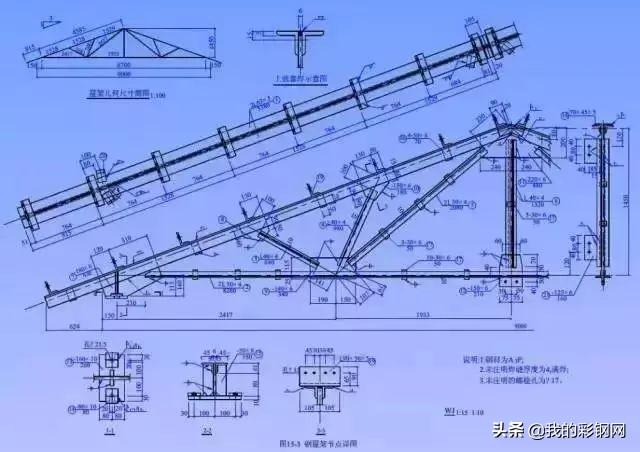

屋架详图

1. 图样:立面图,上弦实形辅助投影,剖面断面图。

2. 比例:两种比例:

杆件轴线采用较小比例(1:20,1:15)

节点板、杆件、断面采用较大比例(1:10,1:5)

3. 图线:可见轮廓线——中实线

不可见轮廓线——中虚线

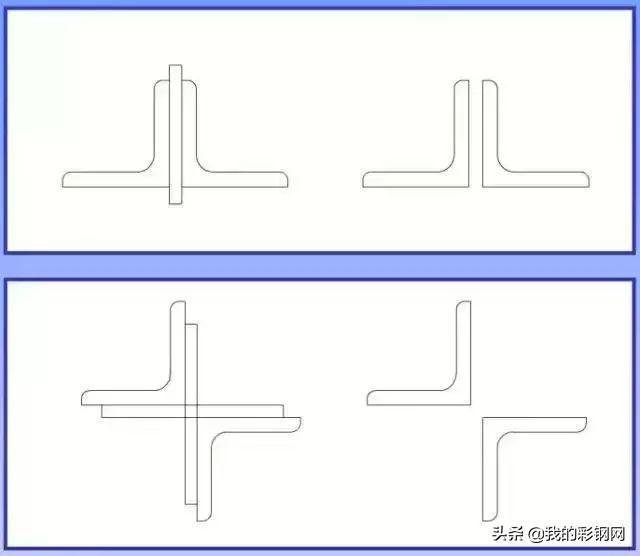

杆件拼接

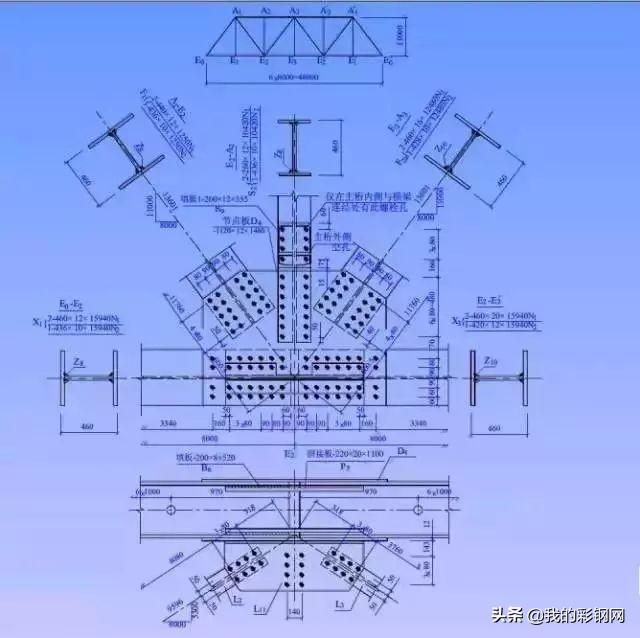

支座节点图

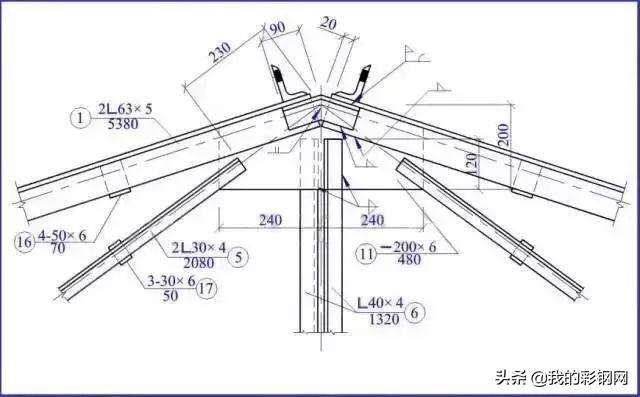

屋脊节点图
