钢结构车间结构设计介绍(全是干货,初学者好消息)

钢结构厂房结构设计入门(全是干货,新手福音)

前言:

随着国民经济的快速发展以及人民生活水平的日益提高,钢结构已经广泛的应用在建筑行业,包括工业厂房、大跨度公共建筑、民用住宅等。

钢结构的发展带来了解决环境问题的突破口。首先,钢材是一种高强、高效能的材料,具很高的再循环价值,边角料也有价值。其次,钢结构抗震性能好,使用灵活,施工时既不需要耗费大量的木材、钢模板和水,也不会产生强的噪音与空气污染。

其次,钢结构的发展会带动一系列轻质高强墙体材料的发展,并为绿色建材的发展创造条件。当然,钢结构的这些优点是与砖砌体结构相比较而言的,并不是说钢结构建筑对环境就没有损害,只是对资源、能源的利用相对合理,对环境的破坏相对要少罢了。在严峻的环境问题面前,发展钢结构建筑,替代混凝土与砌体建筑是较理想的选择。

其中,轻型门式刚架是梁柱采用刚性连接的单层钢结构,其具有结构简单、自重轻、受力合理、施工方便等特点,并便于工厂、标准化的加工制作。

门式刚架的适用范围为轻型工业建筑,无桥式吊车或仅有起重量不大于20t的中、轻级工作制桥式吊车或3t悬挂式起重机的单层房屋钢结构。由于门式刚架构件板件厚度较薄,其不宜用于较强腐蚀介质的环境中。

门式刚架厂房的结构施工图设计流程:

  1. 前期准备:
  1. 结构设计软件:PKPM
  2. 绘图软件:CAD(插件:天正,探索者)
  3. 建筑施工图
  4. 地勘报告
  1. 建模计算
  1. 识图,提取建筑图中用于结构计算的数据:

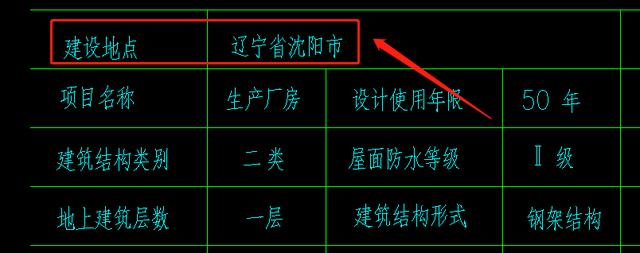

①以下图为例,确定建设地点。每个地区有对应的抗震设防烈度及风雪荷载,找到后记录下来建模时输入相应参数。

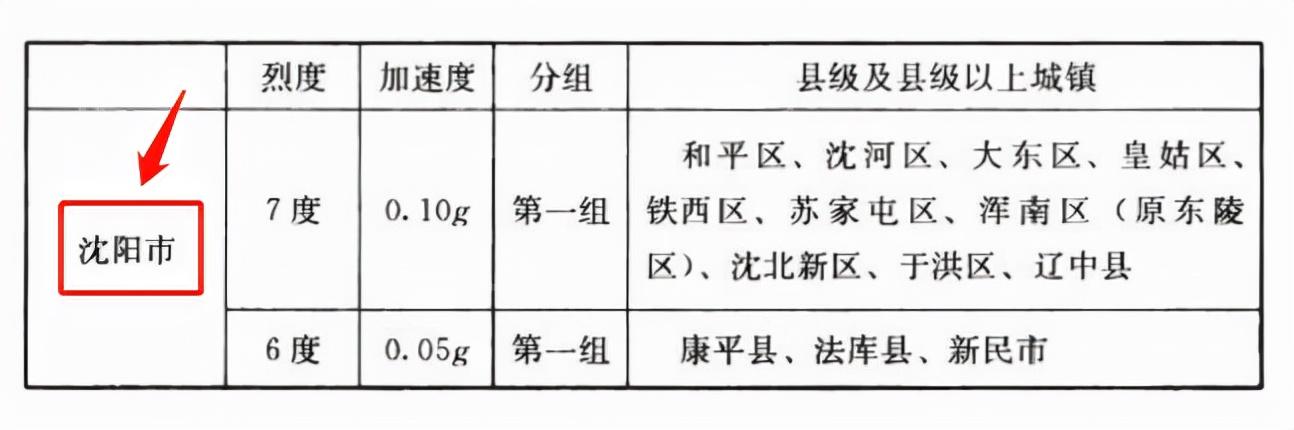

根据建筑抗震设计规范GB50011-2010(2016年版)中附录A查询:

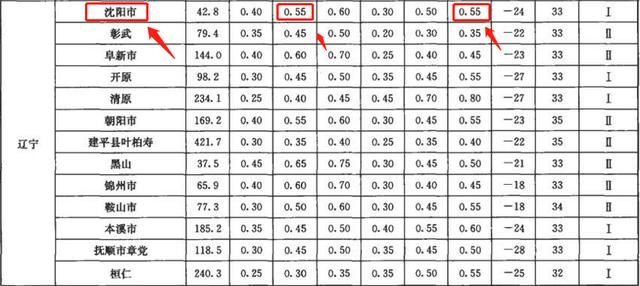

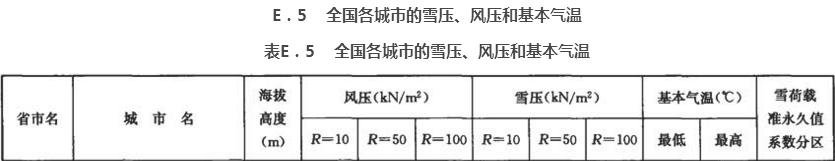

根据建筑结构荷载规范GB50009-2012中表E.5查询:

其中,风压按50年取,雪压按100年取。

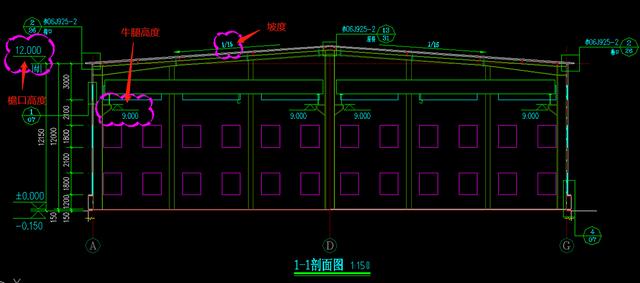

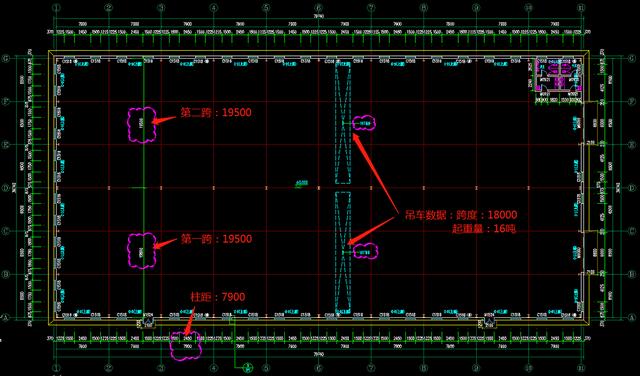

②找到计算会用到的平面及立面数据,如下:

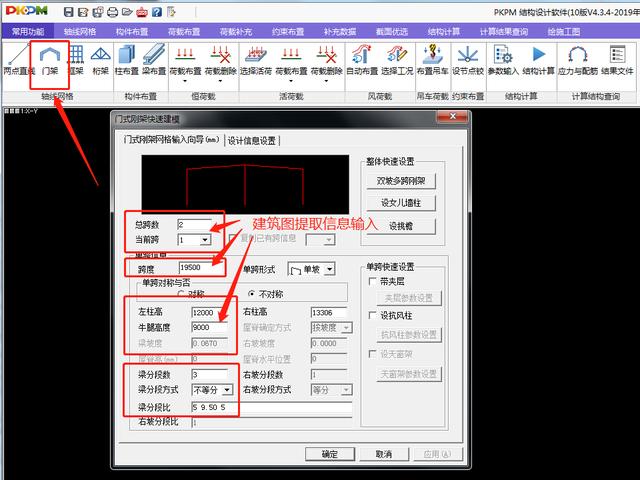

根据建筑图提取出信息:本工程为2跨门式刚架结构,柱距7900mm,跨度19500mm*2=39000mm。檐口高度:12.000m,牛腿高度:9.000m。吊车跨度:18.000m,起重量:10吨。

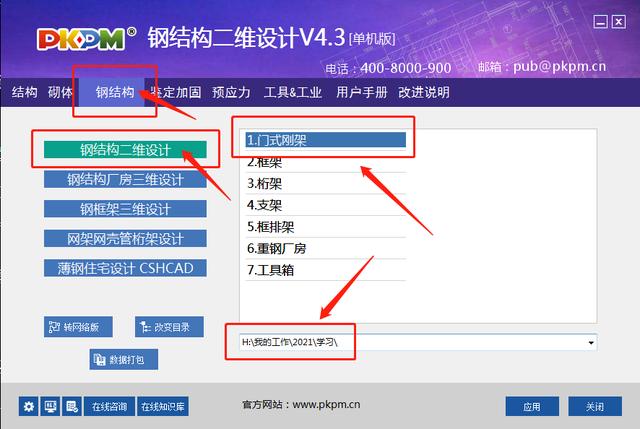

  1. 主钢架结构计算(PKPM)

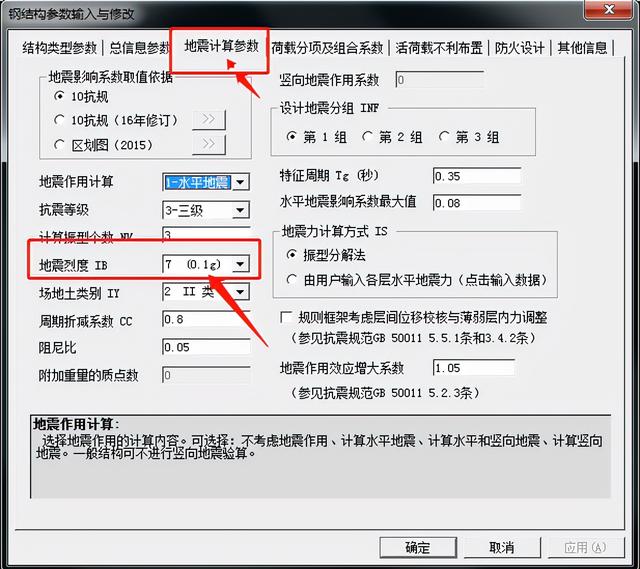

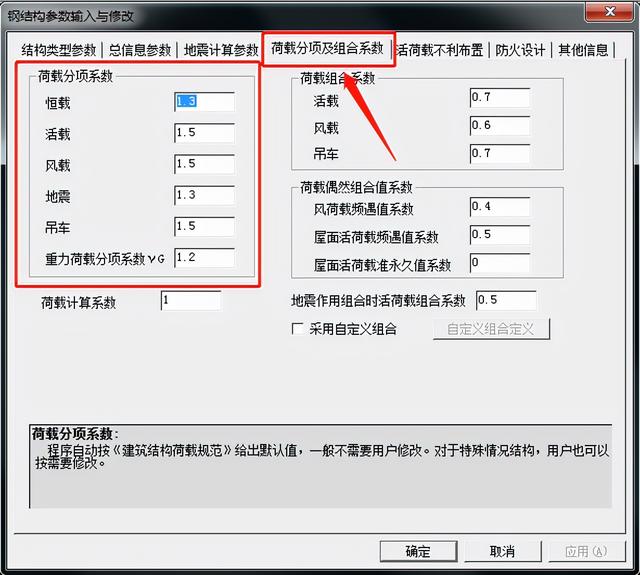

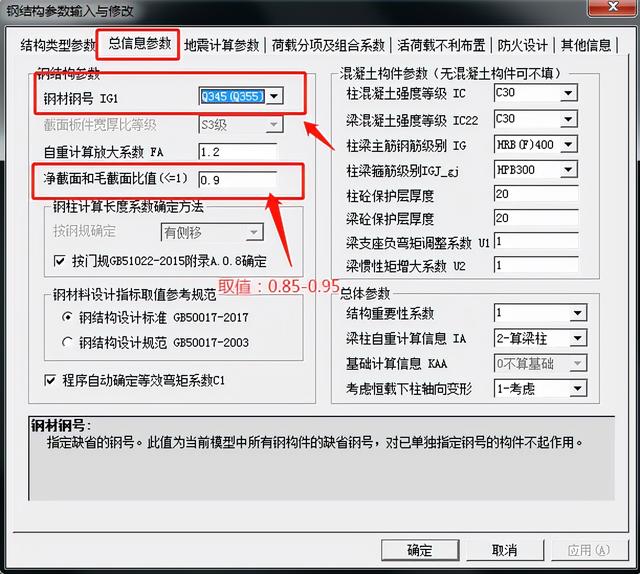

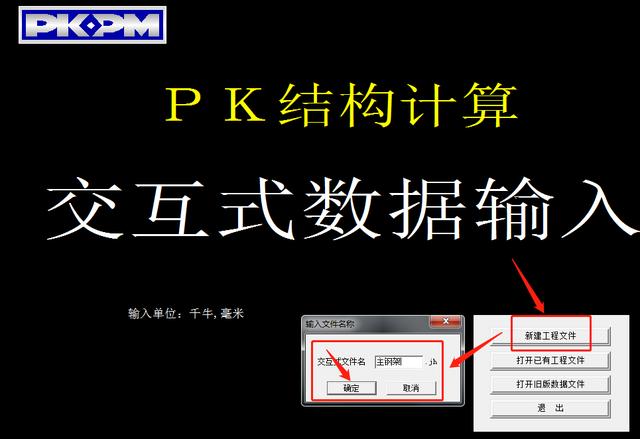

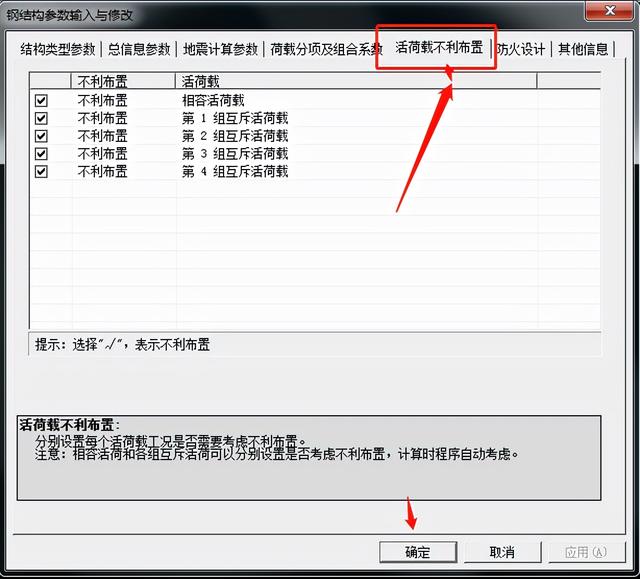

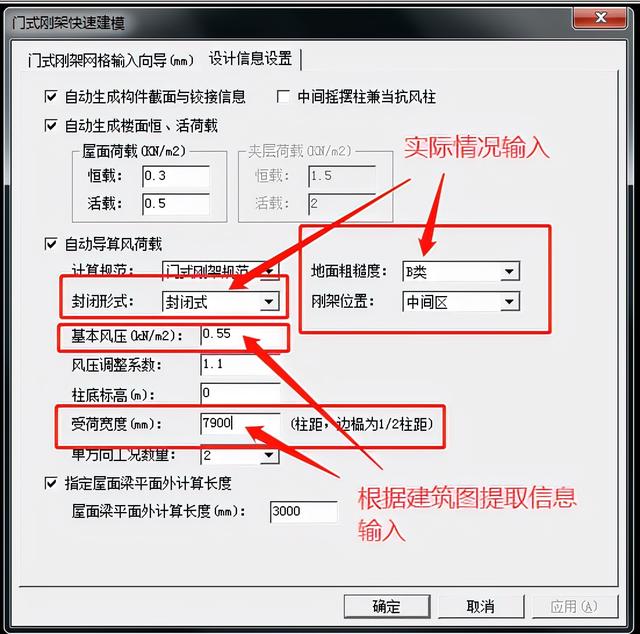

①参数定义

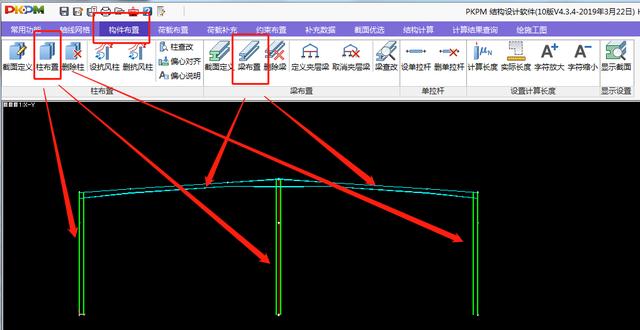

②构件布置

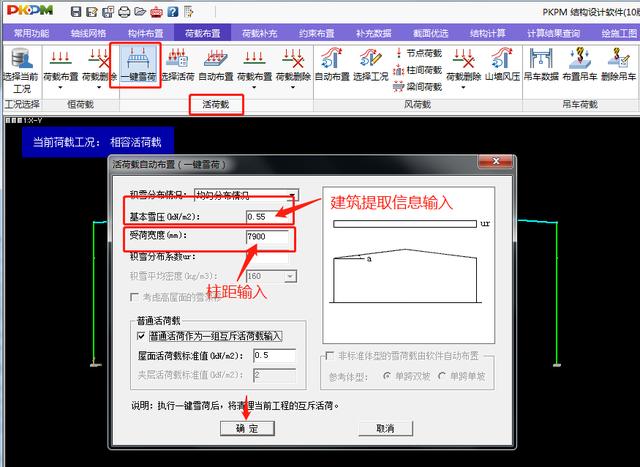

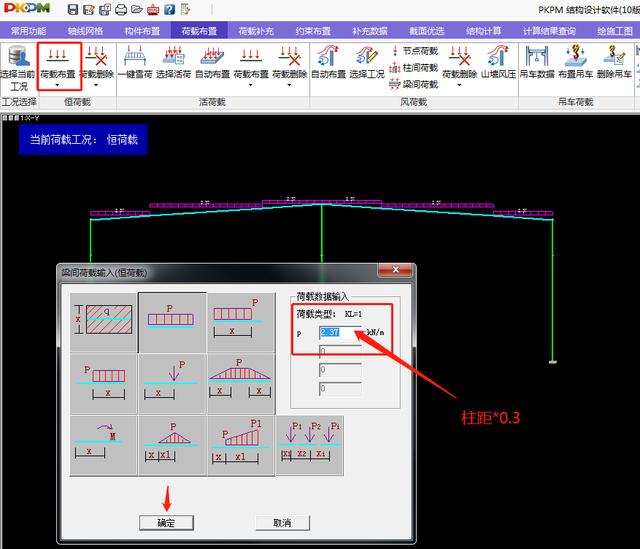

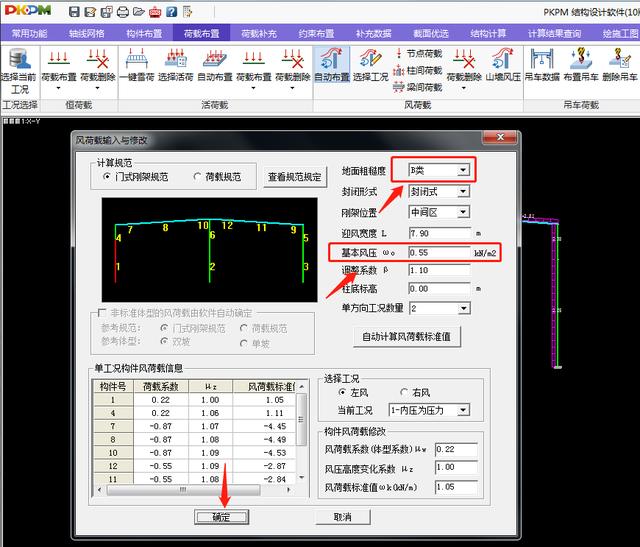

③荷载输入

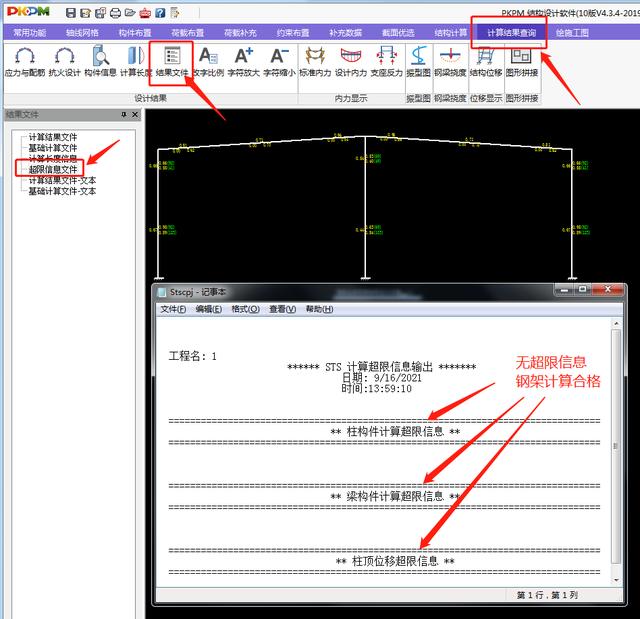

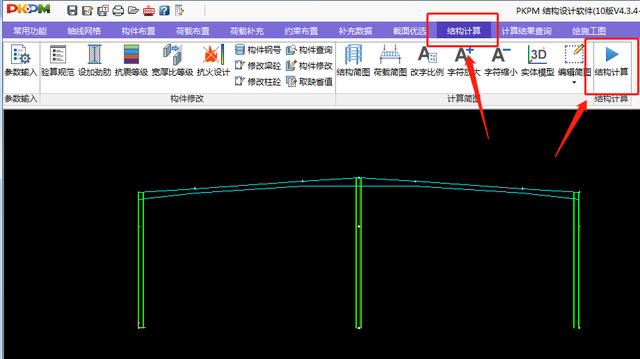

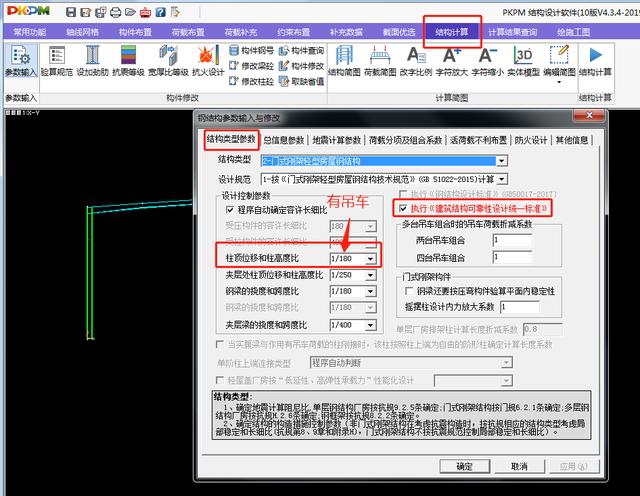

④结构计算

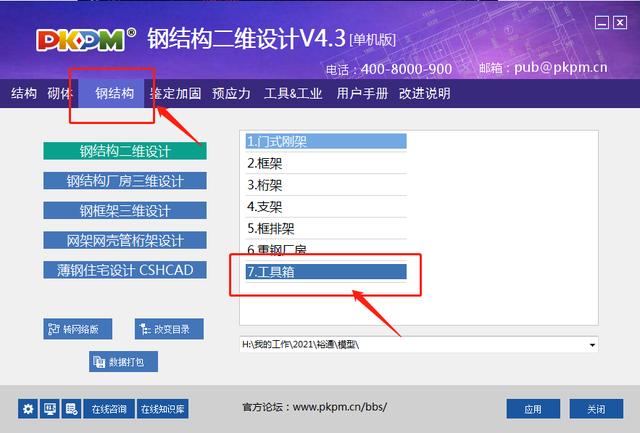

  1. 钢构件计算(PKPM)

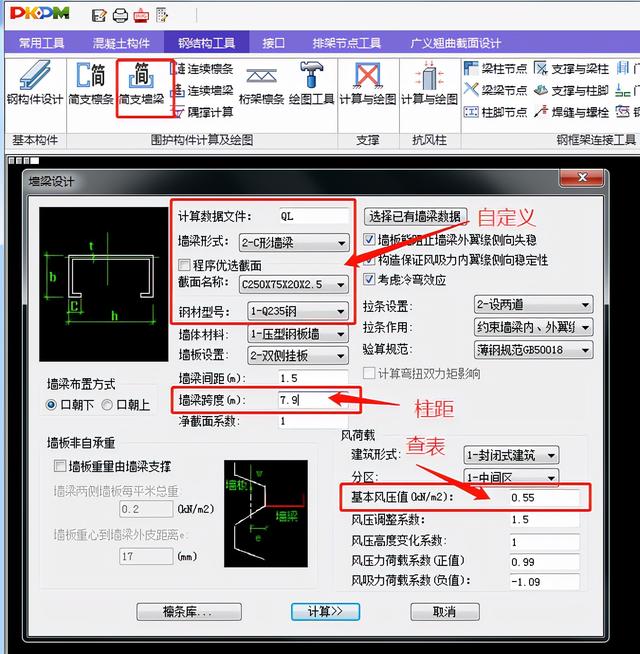

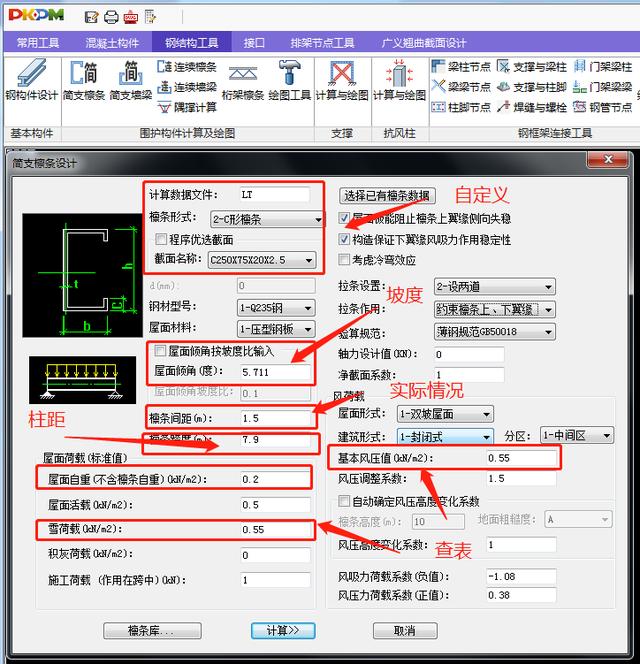

①檩条及墙梁

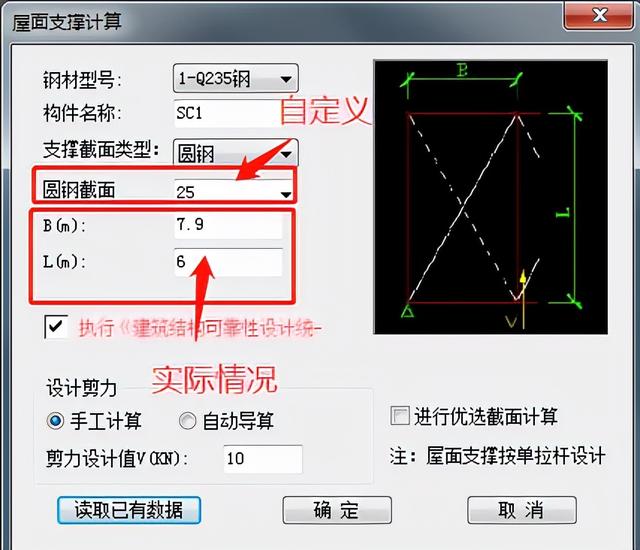

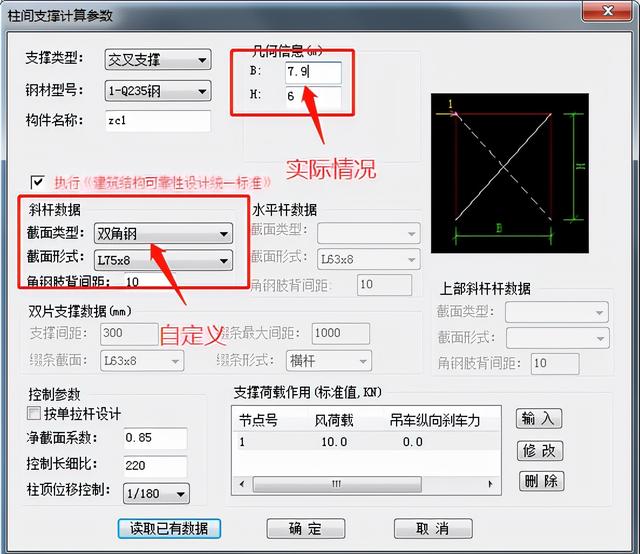

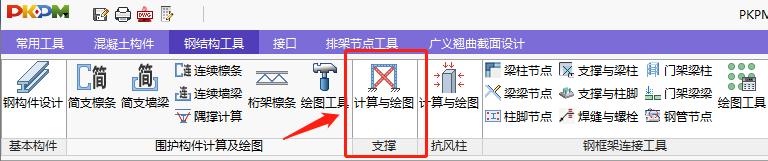

②屋面支撑及柱间支撑

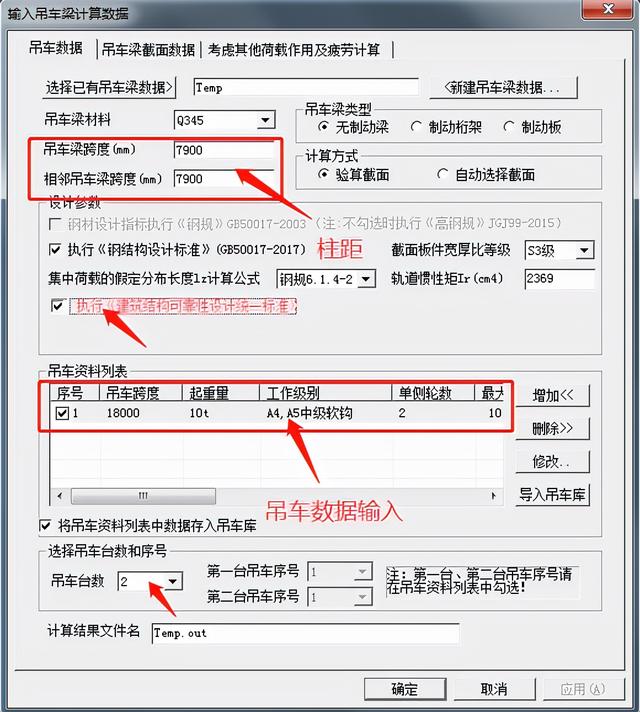

③吊车梁

  1. 基础计算

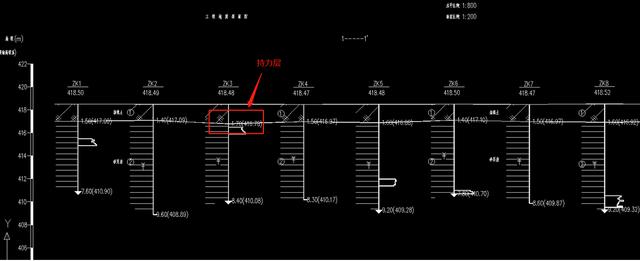

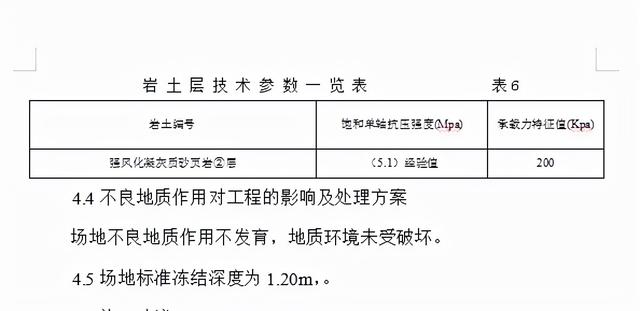

①地勘报告条件梳理

根据地勘报告得出:

持力层为②层,承载力特征值fak=200 Kpa,持力层埋深1.7m。

基于土层情况,厂房基础采用独立基础。

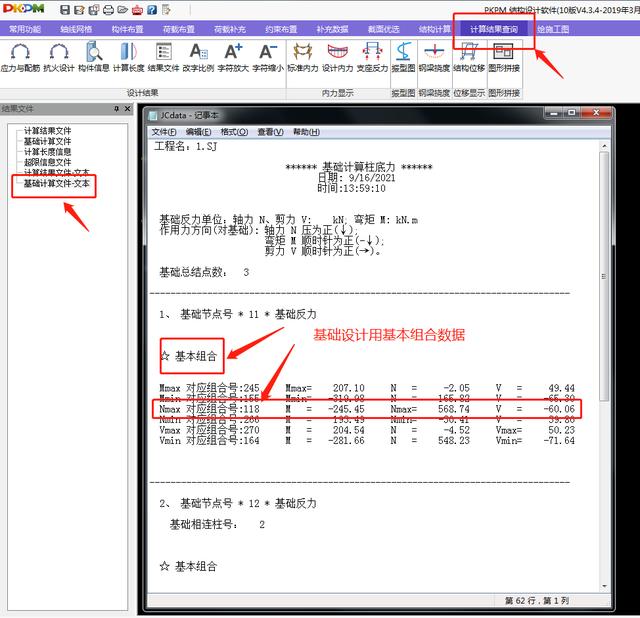

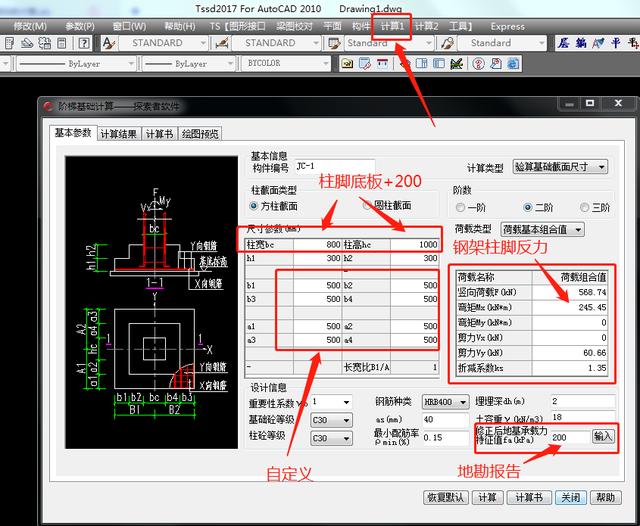

②基础计算(探索者)

  1. 绘制施工图

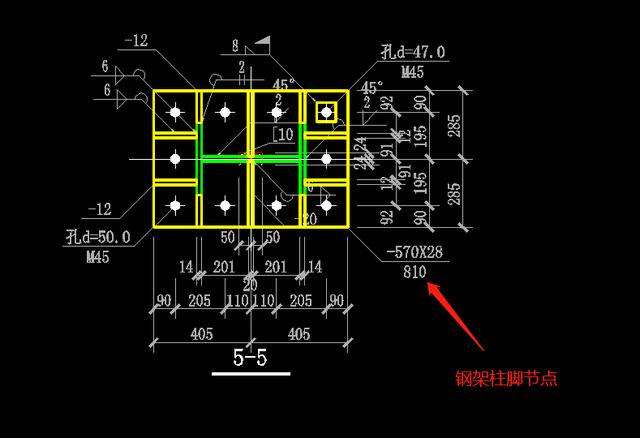

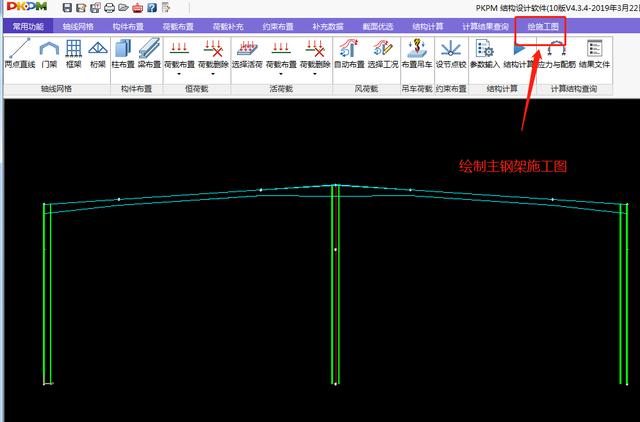

  1. 主钢架施工图

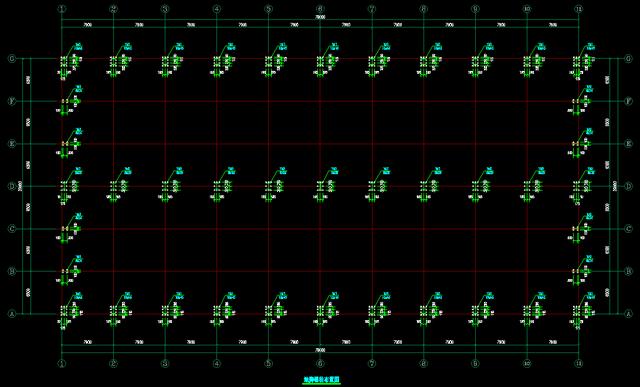

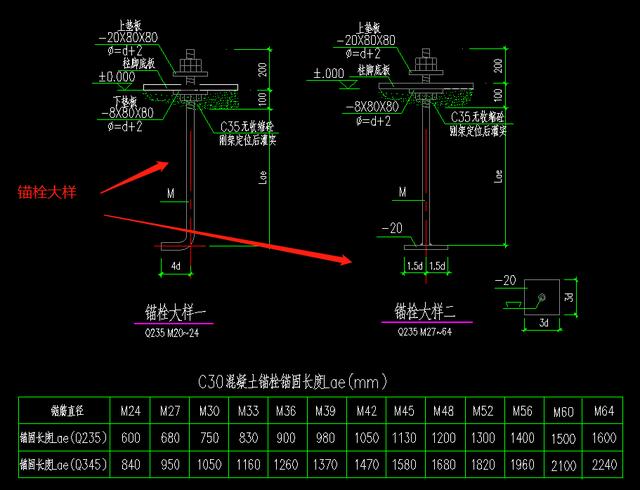

  1. 锚栓布置图

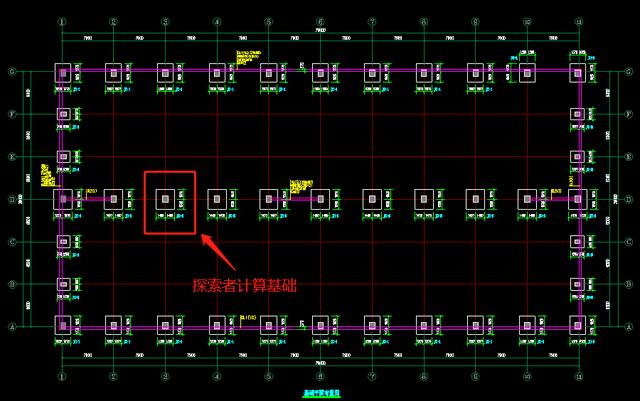

  1. 基础施工图

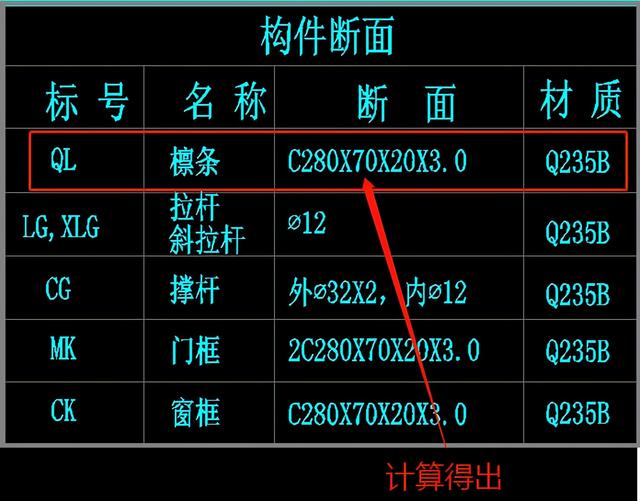

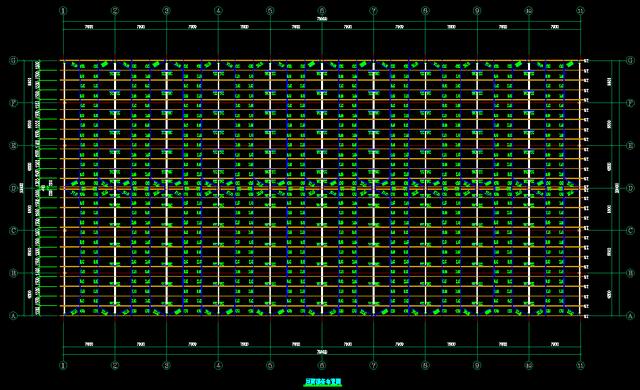

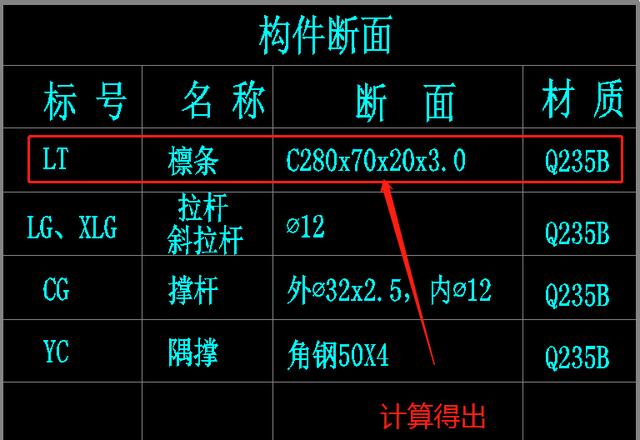

  1. 屋面檩条施工图

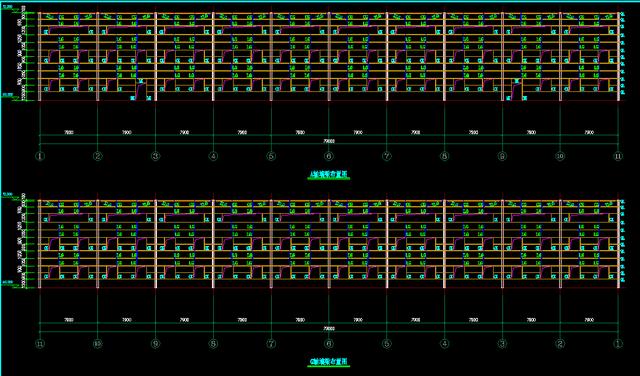

  1. 墙梁施工图

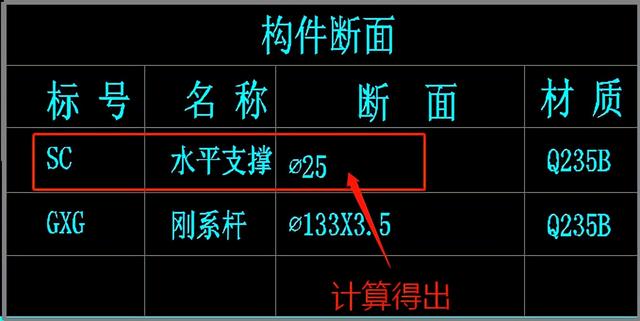

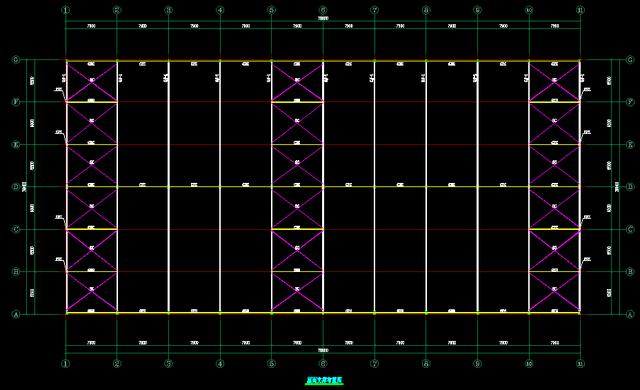

  1. 屋面支撑施工图

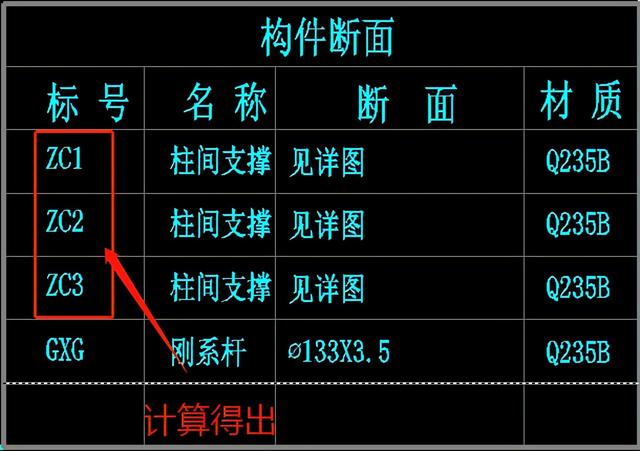

  1. 柱间支撑施工图

结语:以上就是钢结构厂房(入门)结构施工图设计全部内容。

随着我国建筑工业化和绿色建筑可持续发展战略的推行,具备低耗能、易标准化生产、可再生利用、施工周期短等特点的钢结构建筑,在未来很长一段时间内仍会在工业建筑的建设中占领主导地位。
